Fabrication
Industrie 4.0 et automatisation - un gain de productivité important
Un portefeuille complet de solutions Rittal et EPLAN prend en charge toutes les étapes du process de fabrication. Les données du jumeau numérique permettent d'automatiser de nombreux process, notamment l'usinage des panneaux, la fabrication des câbles et la découpe des goulottes de câbles ou des rails de support. Ceci est rendu possible par l'utilisation de normes de données et de communication de données indépendantes du fabricant, ce qui améliore l'interopérabilité entre les différents systèmes.
Rittal vous propose des machines entièrement automatisées vous permettant de traiter individuellement les boîtiers et les armoires pour la construction d'installations. En plus de fournir des prototypes virtuels, le logiciel EPLAN peut également fournir des instructions étape par étape pour le câblage directement sur un poste de travail. De plus, Rittal Automation Systems fournit tout ce qui facilite la construction de panneaux par l'automatisation. Vous profitez ainsi des avantages d'un flux de travail idéal à partir d'une source unique.
Découpage
Le jumeau numérique fournit toutes les données de perçage et de découpe pour préparer les longueurs variables des composants, comme les rails DIN, les rails serre-câbles, les conduits de câbles, et les couvercles de conduits de câbles pour l'assemblage.

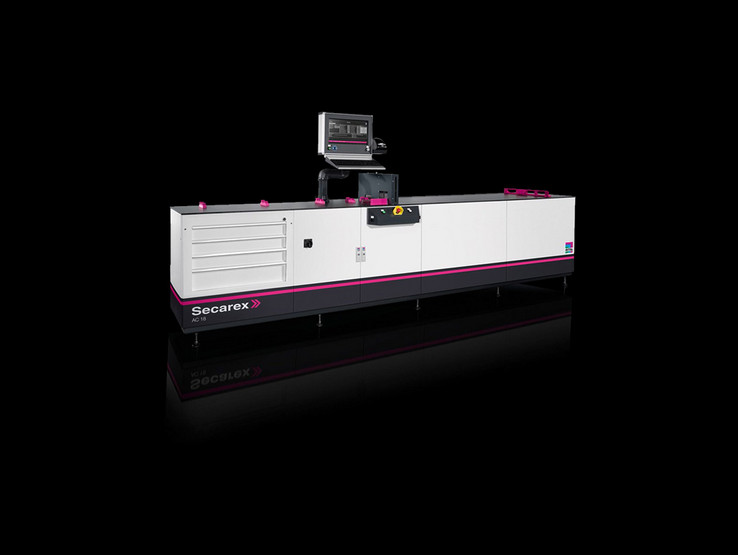

Secarex
- High-performance tooling for fast, precise and dependable operation
- Benefit from a clear time saving compared to manual cutting
- No template change required for standard support rails
- Waste optimization lowers your material costs
RiPanel Processing Center
Shorten throughput times, avoid errors and reduce your manufacturing costs through:
- Efficient utilisation of resources
- Enhanced schedule effectiveness thanks to optimised planning reliability
- Possibility to react to last-minute changes
- Data security and automated updates thanks to the use of state-of-the-art technologies
Modification du panneau de commandes
Sur la base des données de perçage et de fraisage du jumeau numérique, l'adaptation du boîtier et l'usinage mécanique des pièces plates sont automatiquement réalisés par une machine CNC.

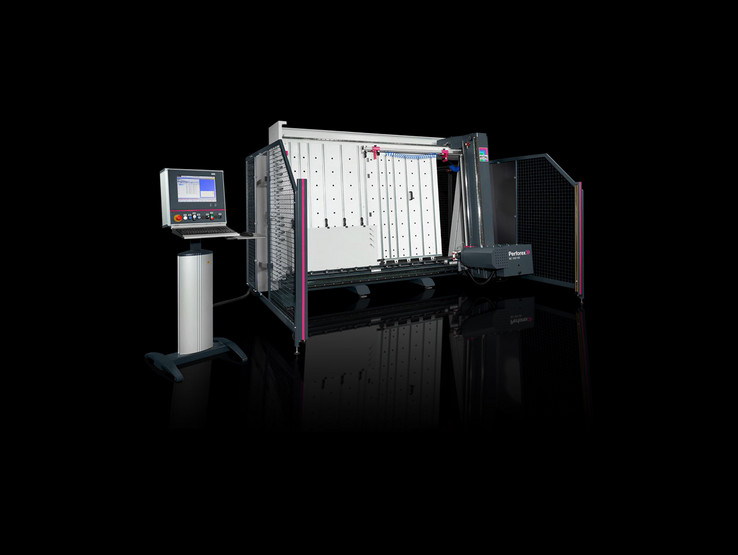

Perforex BC
- Work 8x faster in steel and 20x faster in stainless steel (compared to machining by hand)
- A Perforex BC pays for itself in as little as around 2.5 years when manufacturing approximately 150 enclosures per year
- The programmed workshop orders are available immediately, can be reused and are easy to copy and modify
Perforex LC
- Increase cutting speed 20 times (in the case of stainless steel and compared to Perforex BC)
- Contact-free and low-vibration machining with no tool wear and low noise emissions
- 3D machining eliminates the need to re-clamp the workpiece
- Boost throughput in a shorter time and improve competitiveness
RiPanel Processing Center
Shorten throughput times, avoid errors and reduce your manufacturing costs through:
- Efficient utilisation of resources
- Enhanced schedule effectiveness thanks to optimised planning reliability
- Possibility to react to last-minute changes
- Data security and automated updates thanks to the use of state-of-the-art technologies
Installations mécaniques
Des plans en 2D contenant toutes les informations nécessaires aux travaux d'installation sont générés en fonction de l'emplacement des appareils dans le jumeau numérique.

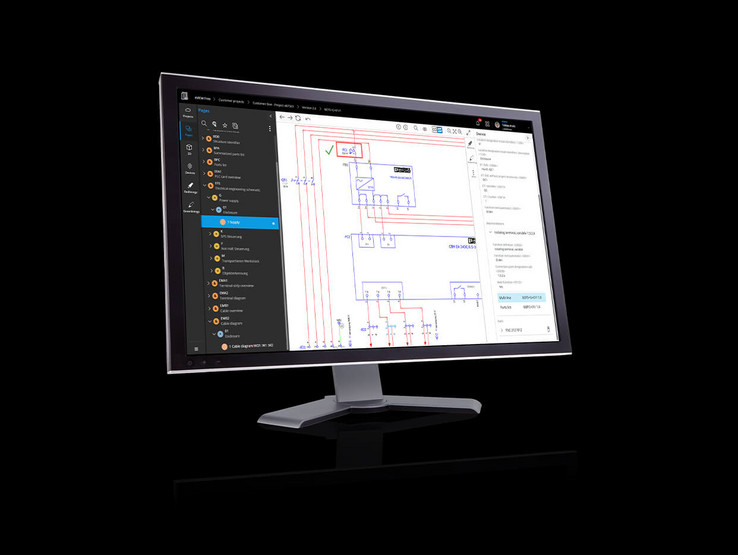

EPLAN eVIEW
- Make your data available on a transparent basis for everyone involved in the project at any stage in the value chain
- View and comment on changes from any location using an internet browser
- Straightforward, paperless communication and collaboration spanning different projects, disciplines and companies

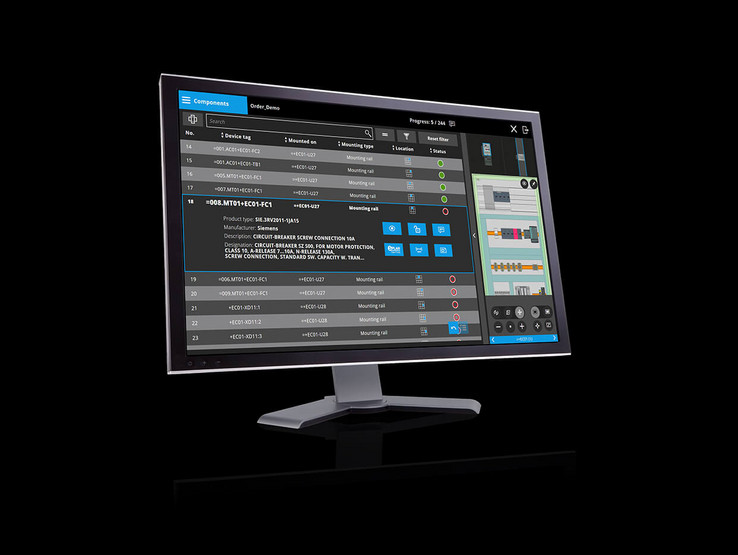

EPLAN Smart Mounting
- Digital worker guidance for mounting mechanical and electrical components in the control cabinet
- Workers are guided step-by-step through the manual activities and receive visual support in 3D at each step
- Central order management and progress overview for workers and production management
Etiquetage des appareils
Les données des étiquettes des appareils du jumeau numérique sont transmises aux imprimantes d'étiquettes, ce qui élimine la saisie, le tri ou l'édition manuel.

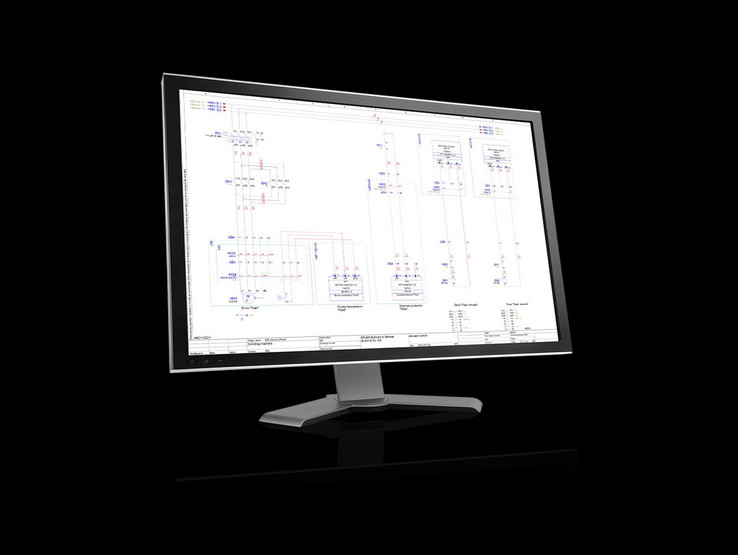

EPLAN Electric P8 Interface
- Transfer data via standardized interfaces to the component manufacturer’s label printing systems
- No manual input, sorting or processing required
Fabrication de fils
La création du jumeau numérique comprend, entre autres, la définition des chemins d'installation optimaux des connexions électriques à partir du schéma à l'intérieur du boîtier et la détermination des longueurs nécessaires pour chacune des connexions.
En combinaison avec les spécifications du schéma concernant la couleur, le diamètre, le type de matériau et la préparation de l'extrémité du fil, le jumeau numérique comprend les données nécessaires à l'assemblage manuel et entièrement automatique d'un fil ou d'un câble. Des interfaces standardisées permettent également de fournir directement ces données pour le traitement entièrement automatique du fil.

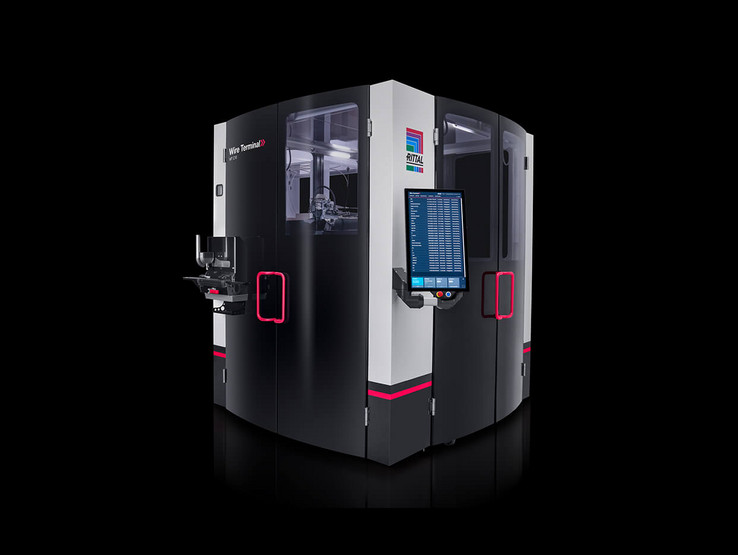

Wire Terminal WT C
- When manufacturing 300 or more enclosures a year, the Wire Terminal will pay for itself in as little as approximately 2.5 years
- Fully automated production ensures consistent top quality
- Magazine-based wire delivery

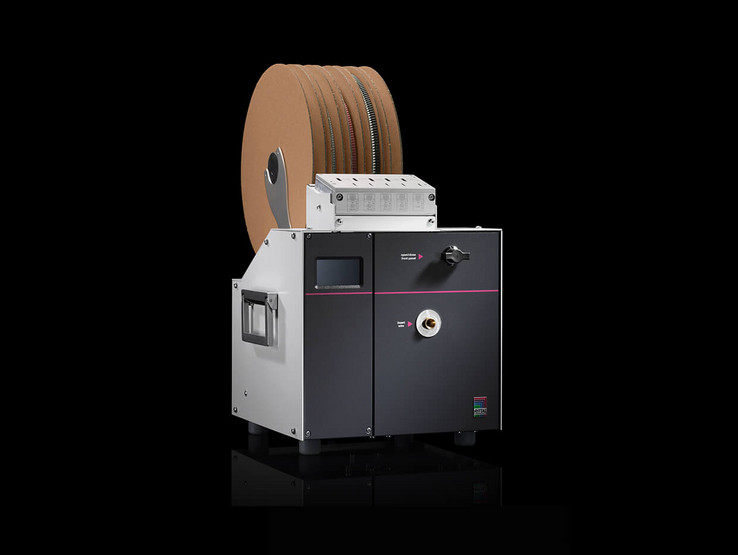

Semi-Automated Machines
- Boost efficiency in the routine operations of cutting to length, stripping and crimping
- Benefit from faster processes and outstanding repeat accuracy
Câblage
Les informations de câblage dans le jumeau numérique sont utilisées pour visualiser les chemins d'acheminement et les points de connexion nécessaires à l'installation. L'exhaustivité de toutes les informations en liaison avec la visualisation de l'installation et de la situation de connexion permet de câbler le boîtier sans schéma.

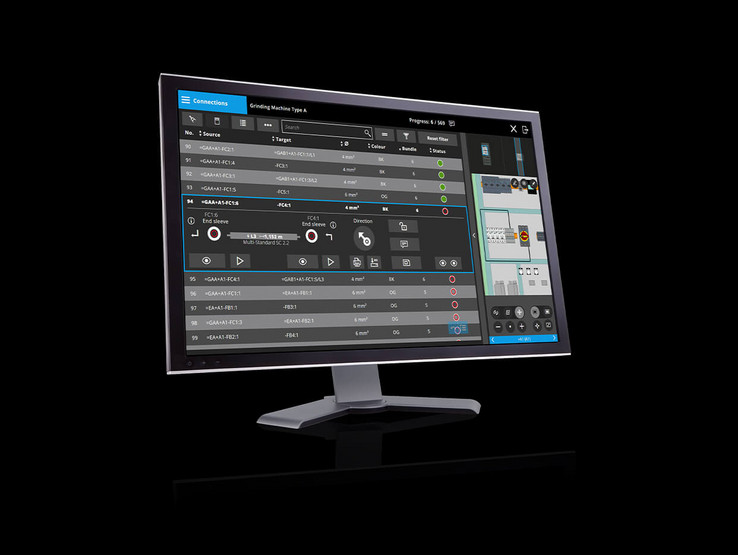

EPLAN Smart Wiring
- Work on a 100% digital basis
- Assembly layout, equipment, connections, connection types and routing paths are displayed in an understandable way
- For last-minute changes, you can run an automatic project comparison to help and avoid mistakes
- Status information makes it easier to pass projects between different staff members and makes project monitoring a simple task
- Magazine-based wire delivery
Essais
Les listes de connexions point à point pour les fils, les câbles, les terminaux et les appareils aident à identifier les défauts potentiels avant la mise en service de l'enceinte.
EPLAN eVIEW
- Make your data available on a transparent basis for everyone involved in the project at any stage in the value chain
- View and comment on changes from any location using an internet browser
- Straightforward, paperless communication and collaboration spanning different projects, disciplines and companies
EPLAN Smart Mounting
- Digital worker guidance for mounting mechanical and electrical components in the control cabinet
- Workers are guided step-by-step through the manual activities and receive visual support in 3D at each step
- Central order management and progress overview for workers and production management
EPLAN Smart Wiring
- Work on a 100% digital basis
- Assembly layout, equipment, connections, connection types and routing paths are displayed in an understandable way
- For last-minute changes, you can run an automatic project comparison to help and avoid mistakes
- Status information makes it easier to pass projects between different staff members and makes project monitoring a simple task
- Magazine-based wire delivery
