Dans le domaine de l’ingénierie fluidique, il est important d’adopter une méthode pluridisciplinaire et de renseigner la documentation avec des conceptions électrotechniques. Pour tous ces différents domaines d’ingénierie, EPLAN propose une solution associée à un environnement logiciel intégré.

Aperçu

Les 4 domaines de l’ingénierie fluidique

L’ingénierie fluidique est divisée en 4 domaines différents : pneumatique, hydraulique, refroidissement et lubrification.

Pneumatique

La pneumatique est l’emploi d’air comprimé pour accomplir un travail, autrement dit, la préparation d’une énergie à agir sur un corps.

Les systèmes d’air comprimé sont généralement formés de 4 sous-systèmes : le générateur d’air comprimé, la préparation d’air comprimé, le distributeur d’air comprimé et enfin le dispositif.

Hydraulique

En hydraulique, sous l’effet de l’essence et par l’action des machines, on produit de la puissance, de l’énergie et de l’entrainement.

Refroidissement

Le refroidissement se définit par le processus de suppression de l’énergie thermique.

Si la chaleur est éliminée des solides ou liquides, cela est dû à l’effet du principe physique du transfert de chaleur.

Lubrification

La lubrification peut prévenir la friction et l’usure, par exemple, entre deux pièces dans une machine.

Pour ce faire, il convient d’utiliser un lubrifiant adéquat ou une méthode de lubrification appropriée.

Aperçu

Les tâches et défis de l’ingénierie fluidique

Dans votre activité d’ingénierie fluidique, vous êtes quotidiennement confronté à de multiples tâches et défis. EPLAN vous aide à relever ces défis et à optimiser vos flux de travail.

Fluid power engineering tasks

Tâches d’ingénierie hydromécanique

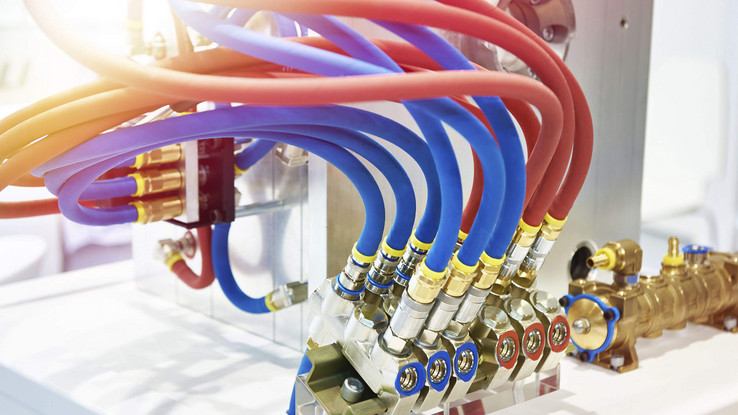

La conception de différents systèmes de machines et d’installations d’usine constitue l’une des tâches les plus importantes de l’ingénierie hydromécanique. Il s’agit entre autres de réaliser l’alimentation en air comprimé des systèmes pneumatiques, de l’alimentation en essence des systèmes hydrauliques, sans oublier les actionneurs requis pour chacune des variantes. Il s’agit également de concevoir les systèmes de commande d’usine et de documenter les systèmes électriques et hydromécaniques. Les cartes schématiques tracent les raccords entre les nombreux composants des quatre domaines d’ingénierie hydromécanique.

Challenges fluid power engineering

Défis d’ingénierie hydromécanique

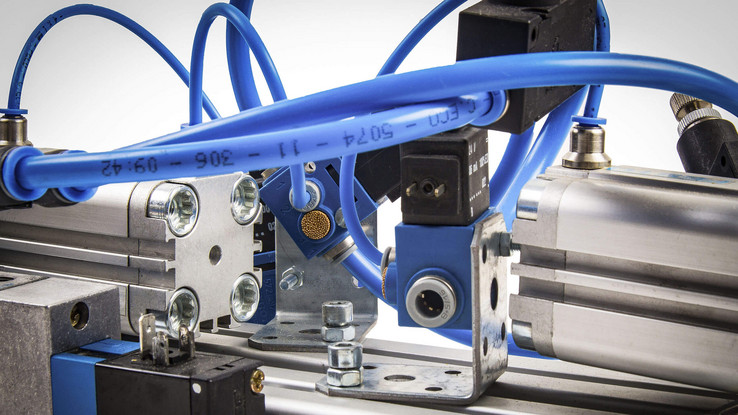

La liste est longue. L’ingénierie hydromécanique représente la création, la conception et l’inventaire de centaines de milliers de composants amenés à être raccordés les uns aux autres à l’aide de tubes ou de conduits et dont le diamètre et la longueur de chacun doivent minutieusement être déterminés pour obtenir un numéro d’identification. La documentation des schémas est développée sur plusieurs.

Codes et normes

Intégrez votre ingénierie à des conceptions hydrotechniques conformes aux codes

L’ingénierie hydromécanique doit respecter différents codes et normes.
Cette contrainte a pour résultat positif la création d’une base de données cohérente et standardisée pour votre documentation.

Parmi les normes importantes dans la création de schémas hydromécaniques, on retrouve l’ISO 1219, la CEI 81346 et la CEI 61355.
L’identification de dispositifs est réglementée par la CEI 81346 qui vous assiste dans le cadre de la structuration de produit et de l’ingénierie interdisciplinaire.
La CEI 61355 réglemente le type de documentation et constitue une directive utile pour l’organisation d’une documentation volumineuse dans un concept intégré.

L’aspect positif est rapidement perceptible, votre ingénierie gagne en efficacité.

Demandez conseil sur les solutions EPLAN.

Code fluid technology engineering
Codes et normes

Intégrez votre ingénierie à des conceptions hydrotechniques conformes aux codes

L’ingénierie hydromécanique doit respecter différents codes et normes.
Cette contrainte a pour résultat positif la création d’une base de données cohérente et standardisée pour votre documentation.

Parmi les normes importantes dans la création de schémas hydromécaniques, on retrouve l’ISO 1219, la CEI 81346 et la CEI 61355.
L’identification de dispositifs est réglementée par la CEI 81346 qui vous assiste dans le cadre de la structuration de produit et de l’ingénierie interdisciplinaire.
La CEI 61355 réglemente le type de documentation et constitue une directive utile pour l’organisation d’une documentation volumineuse dans un concept intégré.

L’aspect positif est rapidement perceptible, votre ingénierie gagne en efficacité.

Demandez conseil sur les solutions EPLAN.

Best Practices et solutions

Une source unique pour toutes vos solutions d’ingénierie fluidique

Les conceptions hydromécaniques professionnelles doivent répondre à plusieurs critères : chaque symbole, circuit, tuyau et conduit doit être facilement identifiable et explicite. L’inventaire d’une famille de composants doit être automatique et correspondre à la liste de matériel établie. Autant de points de simplification pour les étapes ultérieures. La réalisation de schémas automatisée, avec possibilité de navigation à travers les conceptions par renvois, est une fonction très avantageuse. Profitez des solutions EPLAN intégrées et boostez vos conceptions hydrotechniques.

EPLAN Fluid

Créez des schémas hydrotechniques

EPLAN Fluid est l’outil d’ingénierie sur mesure pour l’ingénierie et la documentation automatique des circuits pour les systèmes hydrotechniques en pneumatique, hydraulique, refroidissement et lubrification. Il permet de relever tous les défis d’ingénierie, de concevoir des schémas hydromécaniques conformes aux normes et de communiquer vos données - dans un cadre interdisciplinaire - aux autres services en aval.

EPLAN Data Portal

Données des dispositifs de l’ingénierie hydromécanique

La qualité des données des dispositifs joue un rôle déterminant dans la planification de vos conceptions hydromécaniques. Questions posées : Quels dispositifs la technologie hydraulique raccorde-t-elle entre eux ?  Combien de ports comptent les dispositifs ? Quels sont les paramètres techniques, les dimensions et les poids ? Comment puis-je assurer des services d’approvisionnement avec les données requises ? EPLAN Data Portal est un accès direct à de nombreuses données qualifiées de composants et d’appareils, en provenance d’un pool toujours grandissant de fabricants. En d’autres termes, une solution unique pour héberger toutes les réponses.

EPLAN Pro Panel

Documentation de fabrication et planification 3D

Une documentation automatique de fabrication générée à l’aide des schémas hydromécaniques est la clé pour une production réussie puisqu’elle permet, en outre une réutilisation optimale pour les étapes ultérieures de la chaîne de valeur. En utilisant EPLAN Pro Panel, vous créez un jumeau numérique de référence pour l’ingénierie de vos armoires de commandes et système d’appareillage de commutation intégrés. EPLAN et sa filiale Rittal travaillent conjointement pour vous offrir le meilleur de leurs systèmes et de leur expertise en automatisation.

Pour plus d'informations

Configuration de terminaux de distributeurs modulaires Festo et EEC

EPLAN et Festo ont travaillé ensemble pour développer le service Web « Smart Engineering », permettant aux clients Festo de réaliser à l’aide d’une application un Projet EPLAN complet.

Service Web «Smart Engineering»

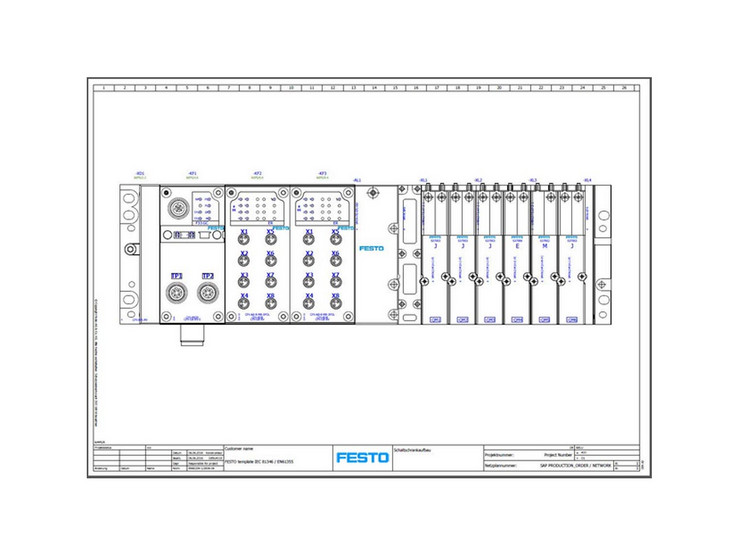

Le service Web «Smart Engineering» permet aux clients Festo de réaliser un Projet EPLAN complet à l’aide d’une application. Seules quelques minutes sont nécessaires à la configuration individuelle de produits complexes, terminaux de valves et systèmes de manutention y compris. Ensemble, EPLAN Engineering Configuration (EEC), EPLAN Fluid et EPLAN Electric P8 couvrent la totalité des tâches d’ingénierie.
