Engineering

Produktiver durch Digitalisierung und Prototyping

Im Engineering wird der Schaltschrank digital geplant und konstruiert. Im perfekten Zusammenspiel schaffen die Software-Lösungen von EPLAN die zentrale Datenbasis für Ihren gesamten Wertschöpfungsprozess: Schritt für Schritt entsteht der Digitale Zwilling des realen Produkts als konsistentes Datenmodell. Hochwertige 3D-Daten bilden dabei Gehäuse und Zubehör des virtuellen Prototyps ab. Sie werden ergänzt um projektbezogene Komponenten und Verdrahtungsinformationen. Dabei stehen alle Engineering-Daten in einem zentralen Lösungsumfeld zur Verfügung, auf das auch in den weiterführenden Prozessschritten zugegriffen werden kann. Auf diese Weise wird selbst die Produktion in Losgröße 1 automatisiert und kosteneffizient umsetzbar.

Technische Spezifikation

Der Hersteller von Schaltschrank- und Schaltanlagen erhält Kundendaten und validiert diese hinsichtlich der Verfügbarkeit von Artikeldaten, Vollständigkeit und Eignung für alle nachfolgenden Prozesse, z. B. in der Konstruktion und Arbeitsvorbereitung. Gegebenenfalls müssen die Daten entsprechend aufbereitet werden. Außerdem werden alle notwendige Schaltschrankoptionen und die damit verbundenen zusätzliche Prozessschritte ermittelt.

Ihr Nutzen

EPLAN Data Portal

  • Sie finden schnell und einfach standardisierte und international gültige Gerätedaten
  • Bei der Projektierung profitieren Sie von einer deutlichen Zeitersparnis im Vergleich zu einer manuellen Erstellung
  • Sie steigern die Qualität Ihrer Dokumentation deutlich
Ihr Nutzen

EPLAN Preplanning

  • Sie haben alle Anlagen-, Maschinen- oder Gebäudedaten jederzeit und klar strukturiert im Blick
  • Sie planen grundlegende Informationen wie Signal-, Rohrleitungs- oder Kabeldaten zur besseren Orientierung im Projekt grafisch vor
  • Alle Bearbeiter haben einfachen Zugriff auf die frühzeitig im Projekt erfassten Engineering-Daten – über die gesamte Projektlaufzeit hinweg
  • Mit dem Einsatz von EPLAN Preplanning in der Angebotsphase und der nahtlosen Datenübernahme in das Engineering verkürzen Sie Ihre Entwicklungs-zeiten deutlich
Ihr Nutzen

EPLAN Pro Panel

  • Von der Schaltplanerstellung über das Montage-Layout bis hin zur Fertigungsintegration – Sie lösen alle Aufgaben mit nur einer Software
  • Durch die Bereitstellung von Auftragsinformationen und umfassenden Fertigungsunterlagen erreichen Sie einen automatisierten Schaltschrankbau
  • Sie verkürzen Durchlaufzeiten und Kosten bei geplanter Qualität
  • Sie arbeiten profitabel – vom Individualprojekt in Losgröße 1 bis hin zur Serienfertigung
Ihr Nutzen

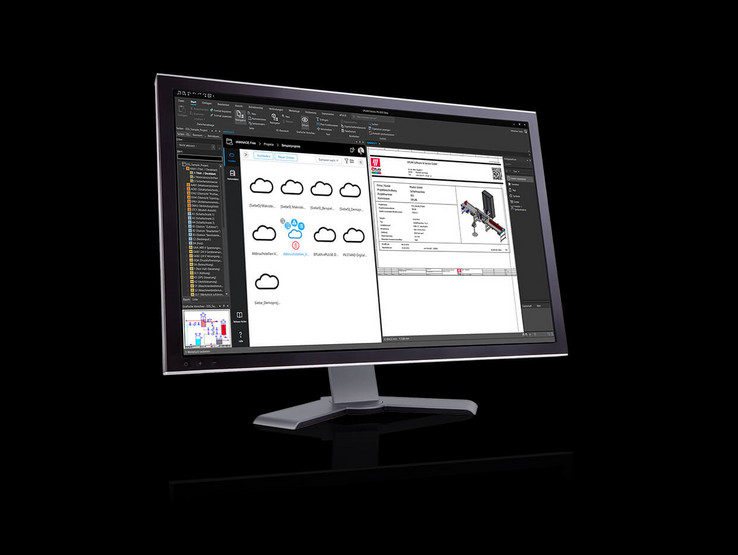

EPLAN eMANAGE

  • Stellen Sie Ihre EPLAN Projektdateien, Stammdaten und weitere Dateien entlang der Wertschöpfungskette zentral ​für Ihre Projektpartner bereit​​
  • Halten Sie Ihre Projekte unternehmensintern ebenso wie für externe Projektpartner auf einem einheitlichen Stand ​​
  • Behalten Sie stets die Kontrolle über Ihr intellektuelles Eigentum​​
  • Nutzen Sie die Synergien zwischen verschiedenen EPLAN Lösungen, indem Sie Projektdaten einfach an andere Anwendungen weiterleiten, wie z. B. EPLAN eVIEW

Technische Beratung & Design

Geeignete Lösungen für das Schaltschrankgehäuse, das notwendige Systemzubehör, die Stromverteilung sowie Heizung, Kühlung oder Klimatisierung werden definiert.

Ihr Nutzen

Value Chain Consulting

  • Im Prozess-Analyse-Tool ermitteln Rittal Experten gemeinsam mit ihren Kunden die Effizienzpotenziale innerhalb der gesamten Prozesskette
  • Exakte Analyse in einem umfassenden System-Check, unterstützt durch zahlreiche Planungs- und Software-Tools
  • Ergebnis der Beratung sind konkrete Vorschläge für Einsparungen
Ihr Nutzen

RiPanel

  • Sie wählen Schrank und Zubehör einfach aus und konfigurieren zeitsparend Ihren neuen Schaltschrank
  • Ausschnitte und Bohrungen werden in Echtzeit geplant und dreidimensional visualisiert
  • Sie sparen viel Zeit – am Ende der Konfiguration werden automatisch Fertigungsunterlagen/-daten erstellt: CAD-Datei der kompletten Konfiguration, CNC-Datei für die einfache Bearbeitung, Daten mit kundenspezifischen Konfigurationen für die Übergabe an EPLAN Pro Panel
  • Im Anschluss an die Planung können Sie die Konfiguration anfragen oder direkt online bestellen
Ihr Nutzen

Power Engineering

  • Mit unserem lizenzfreien Baukastensystem profitieren Sie von einem stark reduzierten Planungs-, Bestell- und Montageaufwand: Baugruppen einfach auswählen und grafisch platzieren
  • Artikel-Stücklisten sowie technische und Dokumentationsunterlagen werden automatisch erstellt
  • Auf Wunsch erhalten Sie technische Unterstützung von Rittal
Ihr Nutzen

EPLAN eMANAGE

  • Stellen Sie Ihre EPLAN Projektdateien, Stammdaten und weitere Dateien entlang der Wertschöpfungskette zentral ​für Ihre Projektpartner bereit​​
  • Halten Sie Ihre Projekte unternehmensintern ebenso wie für externe Projektpartner auf einem einheitlichen Stand ​​
  • Behalten Sie stets die Kontrolle über Ihr intellektuelles Eigentum​​
  • Nutzen Sie die Synergien zwischen verschiedenen EPLAN Lösungen, indem Sie Projektdaten einfach an andere Anwendungen weiterleiten, wie z. B. EPLAN eVIEW

Produktentwicklung

Erstellen des Schaltplans mit ECAD-Software – im Anschluss profitiert die gesamte Wertschöpfungs- kette von durchgehenden Engineering-Daten.

Ihr Nutzen

EPLAN Data Portal

  • Sie finden schnell und einfach standardisierte und international gültige Gerätedaten
  • Bei der Projektierung profitieren Sie von einer deutlichen Zeitersparnis im Vergleich zu einer manuellen Erstellung
  • Sie steigern die Qualität Ihrer Dokumentation deutlich
Ihr Nutzen

EPLAN Electric P8

  • Sie wählen zwischen einem grafischen, logischen oder geräteorientierten Projektierungsansatz,um verschiedene Arbeitsprozesse zu unterstützen
  • Autoconnecting befähigt Sie, Schaltsymbole im Handumdrehen logisch miteinander zu verbinden Auswertungen wie Klemmen- bzw. Kabelpläne oder Stücklisten werden automatisch für Sie erstellt Funktionen zur Bearbeitung von Massendaten wie „Suchen und ersetzen“ oder „Bearbeiten in Excel“ beschleunigen die Projektierung und erhöhen die Qualität
Ihr Nutzen

EPLAN Fluid

  • Sie sparen Zeit, indem zeitraubende Arbeitsschritte verkürzt und Abstimmungen mit den Fachabteilungen minimiert werden
  • Dank Makrotechnologie speichern Sie Standards und Know-how im System und können sie später wiederverwenden
  • Die Planung der Fluidtechnik erfolgt nach neuesten Standards ISO 1219 oder IEC 81346 mit mechatronischem Ansatz
Ihr Nutzen

EPLAN eMANAGE

  • Stellen Sie Ihre EPLAN Projektdateien, Stammdaten und weitere Dateien entlang der Wertschöpfungskette zentral ​für Ihre Projektpartner bereit​​
  • Halten Sie Ihre Projekte unternehmensintern ebenso wie für externe Projektpartner auf einem einheitlichen Stand ​​
  • Behalten Sie stets die Kontrolle über Ihr intellektuelles Eigentum​​
  • Nutzen Sie die Synergien zwischen verschiedenen EPLAN Lösungen, indem Sie Projektdaten einfach an andere Anwendungen weiterleiten, wie z. B. EPLAN eVIEW

Funktionsprüfung

Der Schaltplan wird auf Normkonformität, Vollständigkeit und Richtigkeit überprüft, bevor er für Folgeprozesse zur Verfügung gestellt wird. Dadurch werden Fehler in Folgeprozessen vermieden, z. B. bei der eindeutigen Bezeichnung von Komponenten oder in Bezug auf die vollständige Beschreibung der elektrischen Verbindungen. Im Idealfall geschieht dies automatisch mit Unterstützung der ECAD-Software.

Ihr Nutzen

EPLAN Electric P8

  • Sie wählen zwischen einem grafischen, logischen oder geräteorientierten Projektierungsansatz,um verschiedene Arbeitsprozesse zu unterstützen
  • Autoconnecting befähigt Sie, Schaltsymbole im Handumdrehen logisch miteinander zu verbinden
  • Auswertungen wie Klemmen- bzw. Kabelpläne oder Stücklisten werden automatisch für Sie erstellt
  • Funktionen zur Bearbeitung von Massendaten wie „Suchen und ersetzen“ oder „Bearbeiten in Excel“ beschleunigen die Projektierung und erhöhen die Qualität
Ihr Nutzen

EPLAN Fluid

  • Sie sparen Zeit, indem zeitraubende Arbeitsschritte verkürzt und Abstimmungen mit den Fachabteilungen minimiert werden
  • Dank Makrotechnologie speichern Sie Standards und Know-how im System und können sie später wiederverwenden
  • Die Planung der Fluidtechnik erfolgt nach neuesten Standards ISO 1219 oder IEC 81346 mit mechatronischem Ansatz
Ihr Nutzen

EPLAN eMANAGE

  • Stellen Sie Ihre EPLAN Projektdateien, Stammdaten und weitere Dateien entlang der Wertschöpfungskette zentral ​für Ihre Projektpartner bereit​​
  • Halten Sie Ihre Projekte unternehmensintern ebenso wie für externe Projektpartner auf einem einheitlichen Stand ​​
  • Behalten Sie stets die Kontrolle über Ihr intellektuelles Eigentum​​
  • Nutzen Sie die Synergien zwischen verschiedenen EPLAN Lösungen, indem Sie Projektdaten einfach an andere Anwendungen weiterleiten, wie z. B. EPLAN eVIEW

Mechanisches Layout

Unter Berücksichtigung der Kundenanforderungen, des Standortes, der Umgebungsbedingungen und des Platzbedarfs (für die Installation der im Schaltplan aufgeführten elektrischen und fluidtechnischen Komponenten) wird die geeignete Art des Schaltschrankgehäuses ausgewählt, dimensioniert und durch das notwendige Zubehör ergänzt.

Ihr Nutzen

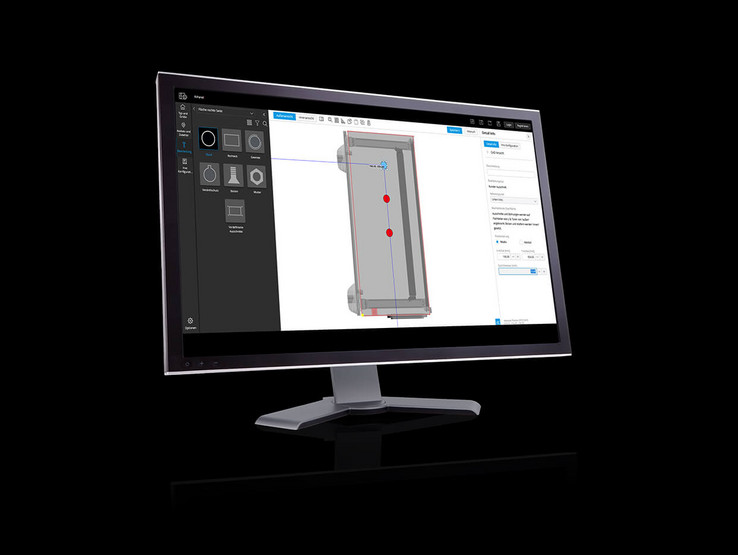

RiPanel

  • Sie wählen Schrank und Zubehör einfach aus und konfigurieren zeitsparend Ihren neuen Schaltschrank
  • Ausschnitte und Bohrungen werden in Echtzeit geplant und dreidimensional visualisiert
  • Sie sparen viel Zeit – am Ende der Konfiguration werden automatisch Fertigungsunterlagen/-daten erstellt: CAD-Datei der kompletten Konfiguration, CNC-Datei für die einfache Bearbeitung, Daten mit kundenspezifischen Konfigurationen für die Übergabe an EPLAN Pro Panel
  • Im Anschluss an die Planung können Sie die Konfiguration anfragen oder direkt online bestellen
Ihr Nutzen

EPLAN Data Portal

  • Sie finden schnell und einfach standardisierte und international gültige Gerätedaten
  • Bei der Projektierung profitieren Sie von einer deutlichen Zeitersparnis im Vergleich zu einer manuellen Erstellung
  • Sie steigern die Qualität Ihrer Dokumentation deutlich
Ihr Nutzen

EPLAN Pro Panel

  • Von der Schaltplanerstellung über das Montage-Layout bis hin zur Fertigungsintegration – Sie lösen alle Aufgaben mit nur einer Software
  • Durch die Bereitstellung von Auftragsinformationen und umfassenden Fertigungsunterlagen erreichen Sie einen automatisierten Schaltschrankbau
  • Sie verkürzen Durchlaufzeiten und Kosten bei geplanter Qualität
  • Sie arbeiten profitabel – vom Individualprojekt in Losgröße 1 bis hin zur Serienfertigung
Ihr Nutzen

EPLAN eMANAGE

  • Stellen Sie Ihre EPLAN Projektdateien, Stammdaten und weitere Dateien entlang der Wertschöpfungskette zentral ​für Ihre Projektpartner bereit​​
  • Halten Sie Ihre Projekte unternehmensintern ebenso wie für externe Projektpartner auf einem einheitlichen Stand ​​
  • Behalten Sie stets die Kontrolle über Ihr intellektuelles Eigentum​​
  • Nutzen Sie die Synergien zwischen verschiedenen EPLAN Lösungen, indem Sie Projektdaten einfach an andere Anwendungen weiterleiten, wie z. B. EPLAN eVIEW

Digitaler Zwilling

Der digitale Zwilling bietet viele Möglichkeiten sowohl für manuelle Prozessschritte als auch für die Automatisierung und Digitalisierung von Prozessschritten im Schaltschrankbau, z. B. mechanische Bearbeitung, Kabelkonfektionierung, Verdrahtung und Klemmenmontage.

Ihr Nutzen

EPLAN Pro Panel

  • Von der Schaltplanerstellung über das Montage-Layout bis hin zur Fertigungsintegration – Sie lösen alle Aufgaben mit nur einer Software
  • Durch die Bereitstellung von Auftragsinformationen und umfassenden Fertigungsunterlagen erreichen Sie einen automatisierten Schaltschrankbau
  • Sie verkürzen Durchlaufzeiten und Kosten bei geplanter Qualität
  • Sie arbeiten profitabel – vom Individualprojekt in Losgröße 1 bis hin zur Serienfertigung
Ihr Nutzen

EPLAN Data Portal

  • Sie finden schnell und einfach standardisierte und international gültige Gerätedaten
  • Bei der Projektierung profitieren Sie von einer deutlichen Zeitersparnis im Vergleich zu einer manuellen Erstellung
  • Sie steigern die Qualität Ihrer Dokumentation deutlich
Ihr Nutzen

EPLAN eMANAGE

  • Stellen Sie Ihre EPLAN Projektdateien, Stammdaten und weitere Dateien entlang der Wertschöpfungskette zentral ​für Ihre Projektpartner bereit​​
  • Halten Sie Ihre Projekte unternehmensintern ebenso wie für externe Projektpartner auf einem einheitlichen Stand ​​
  • Behalten Sie stets die Kontrolle über Ihr intellektuelles Eigentum​​
  • Nutzen Sie die Synergien zwischen verschiedenen EPLAN Lösungen, indem Sie Projektdaten einfach an andere Anwendungen weiterleiten, wie z. B. EPLAN eVIEW

Thermische Auslegung

Die Kundenanforderungen, Umgebungsbedingungen am Aufstellort, elektrotechnische Komponenten und deren Verlustleistung sowie das definierte Montagelayout des digitalen Zwillings definieren die Rahmenbedingungen für die Konfiguration und Dimensionierung der optimalen Klimatisierungslösung und die richtige Verteilung der Luftströme.

Ihr Nutzen

EPLAN Pro Panel

  • Von der Schaltplanerstellung über das Montage-Layout bis hin zur Fertigungsintegration – Sie lösen alle Aufgaben mit nur einer Software
  • Durch die Bereitstellung von Auftragsinformationen und umfassenden Fertigungsunterlagen erreichen Sie einen automatisierten Schaltschrankbau
  • Sie verkürzen Durchlaufzeiten und Kosten bei geplanter Qualität
  • Sie arbeiten profitabel – vom Individualprojekt in Losgröße 1 bis hin zur Serienfertigung
Ihr Nutzen

Thermal Design Integration

  • Sie vermeiden Fehlplanungen, weil Hot Spots und lüftungstechnische Sperrräume visualisiert werden
  • Ausfallzeiten werden minimiert, die Zahl der Serviceeinsätze wird reduziert
  • Die Kosten sinken – die Prozessqualität steigt
Ihr Nutzen

RiTherm

  • RiTherm übernimmt komplett die aufwändige Berechnung des Klimatisierungsbedarfs
  • Sie profitieren von enormer Zeitersparnis und erhöhter Sicherheit
  • Als Ergebnis der Berechnung erhalten Sie eine optimale Klimalösung
Ihr Nutzen

EPLAN Data Portal

  • Sie finden schnell und einfach standardisierte und international gültige Gerätedaten
  • Bei der Projektierung profitieren Sie von einer deutlichen Zeitersparnis im Vergleich zu einer manuellen Erstellung
  • Sie steigern die Qualität Ihrer Dokumentation deutlich
Ihr Nutzen

EPLAN eMANAGE

  • Stellen Sie Ihre EPLAN Projektdateien, Stammdaten und weitere Dateien entlang der Wertschöpfungskette zentral ​für Ihre Projektpartner bereit​​
  • Halten Sie Ihre Projekte unternehmensintern ebenso wie für externe Projektpartner auf einem einheitlichen Stand ​​
  • Behalten Sie stets die Kontrolle über Ihr intellektuelles Eigentum​​
  • Nutzen Sie die Synergien zwischen verschiedenen EPLAN Lösungen, indem Sie Projektdaten einfach an andere Anwendungen weiterleiten, wie z. B. EPLAN eVIEW
