EPLAN Plattform 2.6 jetzt verfügbar

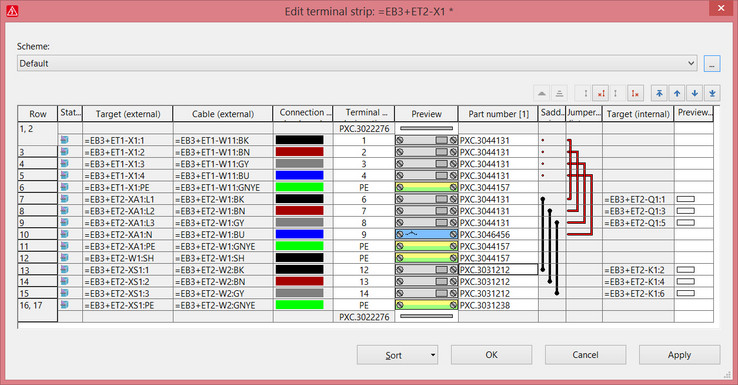

Ein weiteres Stück Innovationskultur „out of the box“: Die neue EPLAN Plattform, Version 2.6. Anwender profitieren von handfesten Engineering-Features, die sich leicht in die tägliche Praxis integrieren lassen. Beispiele sind die neuen Funktionen zur Klemmenprojektierung und Projektdatenverwaltung, die Darstellung von Rohrleitungen in der Fluidtechnik wie auch die optimierte IT-Integration. Weiteres Highlight: Die EPLAN Plattform ist jetzt auch in Türkisch verfügbar und damit in insgesamt 18 Sprachen erhältlich. Monheim, 15. August 2016 – Deutsch, Englisch, Japanisch oder Chinesisch: Bislang „sprach“ die Software EPLAN 17 Sprachen. Mit der neuen Version 2.6 kommt Türkisch als Software-Sprache hinzu – schließlich betreibt Lösungsanbieter EPLAN in Istanbul seit 2014 eine eigene Tochtergesellschaft. Auch technisch gibt es zahlreiche Erweiterungen. So lässt sich in der Klemmenleisten-Verwaltung verwendetes Zubehör jetzt einfach darstellen. Leicht identifiziert werden können zudem automatisch oder manuell definierte Brücken. Zudem lässt sich der aktuelle Klemmen-Status anzeigen, wie er im Navigator dargestellt ist. Weitere Neuerung: Eine neue Anschluss-orientierte Sichtweise gibt den schnellen Überblick, welche Klemmenanschlüsse noch frei sind und damit zur Verfügung stehen. Mit diesen Funktionalitäten wird die Projektierung nicht nur vereinfacht, sondern auch deutlich beschleunigt.

Projekt- und Projektdaten-Verwaltung

Durch den Quick Input Filter in der Projektverwaltung wird es jetzt noch leichter, Projekte und Projektdaten zu verwalten. Teilprojekte lassen sich frei definierbar ablegen und auch die Namensvergabe wird flexibler. Beispielsweise kann ein Anwender nur das Hauptprojekt aktualisieren, statt Teilprojekte wieder einzulagern mit dem Ziel, das Hauptprojekt auf den neuesten Stand zu bringen. In der Projektstruktur-Verwaltung können bestimmte Strukturen im gesamten Projekt gesucht, gefunden und bearbeitet werden. Das erleichtert wesentlich die Übersicht. Die Definition der Reihenfolge der Seiten für die Druck- oder PDF-Ausgabe wurde ebenfalls deutlich verbessert – auch hier profitieren Anwender von schnelleren Ergebnissen.

Rohr-/Schlauchleitungen in 3D

Ob in Hydraulik oder Pneumatik, Kühlung oder Schmierung: Etliche Anwendungen erfordern die Verwendung von Rohren oder Schlauchleitungen, um Medien wie Luft oder Öl zu transportieren. EPLAN Fluid Professional einschließlich EPLAN Pro Panel bietet nun die Möglichkeit der Darstellung von Rohrleitungen und Hydraulikschlauchleitungen direkt in 3D bei voller Layout-Funktionalität. Der Konstrukteur kann so das Layout oder beispielsweise die Länge der Schlauchleitungen überprüfen. Ebenfalls bereitgestellt wird eine Exportfunktion, um die Rohrgeometrie an eine externe Fertigungssoftware für das Rohrbiegen zu übermitteln.

Von der Vorplanung zum Detail Engineering

Viele neue Funktionen wurden optimiert, um die Integration der EPLAN Plattform in die existierenden Prozesse von Kunden zu vereinfachen. Mit EPLAN Preplanning können jetzt Daten aus externen Quellen importiert werden. Durch eine Vorschau lassen sich eingehende Daten vor dem Import validieren. Unterschiede werden einfach erkannt und sogar gelöschte Objekte können gefunden und einfach aus der Vorplanung und dem Detail Engineering entfernt werden. Das gilt als nächster Schritt hin zu mehr Datenkonsistenz und Datendurchgängigkeit wärend der Projektierung – von der Vorplanung bis hin zum Detail Engineering.

Bessere IT-Integration

Jetzt ist die User Verwaltung noch einfacher geworden: Existierende Anwender lassen sich in einer IT-Infraktruktur einfach importieren, anstatt neu angelegt werden zu müssen. Die EPLAN Rechteverwaltung wurde hierzu um die Kopplung zu Active Directory erweitert. Die Verwendung von SQL-Datenbanken ist ebenfalls vereinfacht geworden. Eine Auswahlliste steht bereit, um die richtige SQL-Datenbank zu selektieren.
